2005 / Student Project / Machine Interface

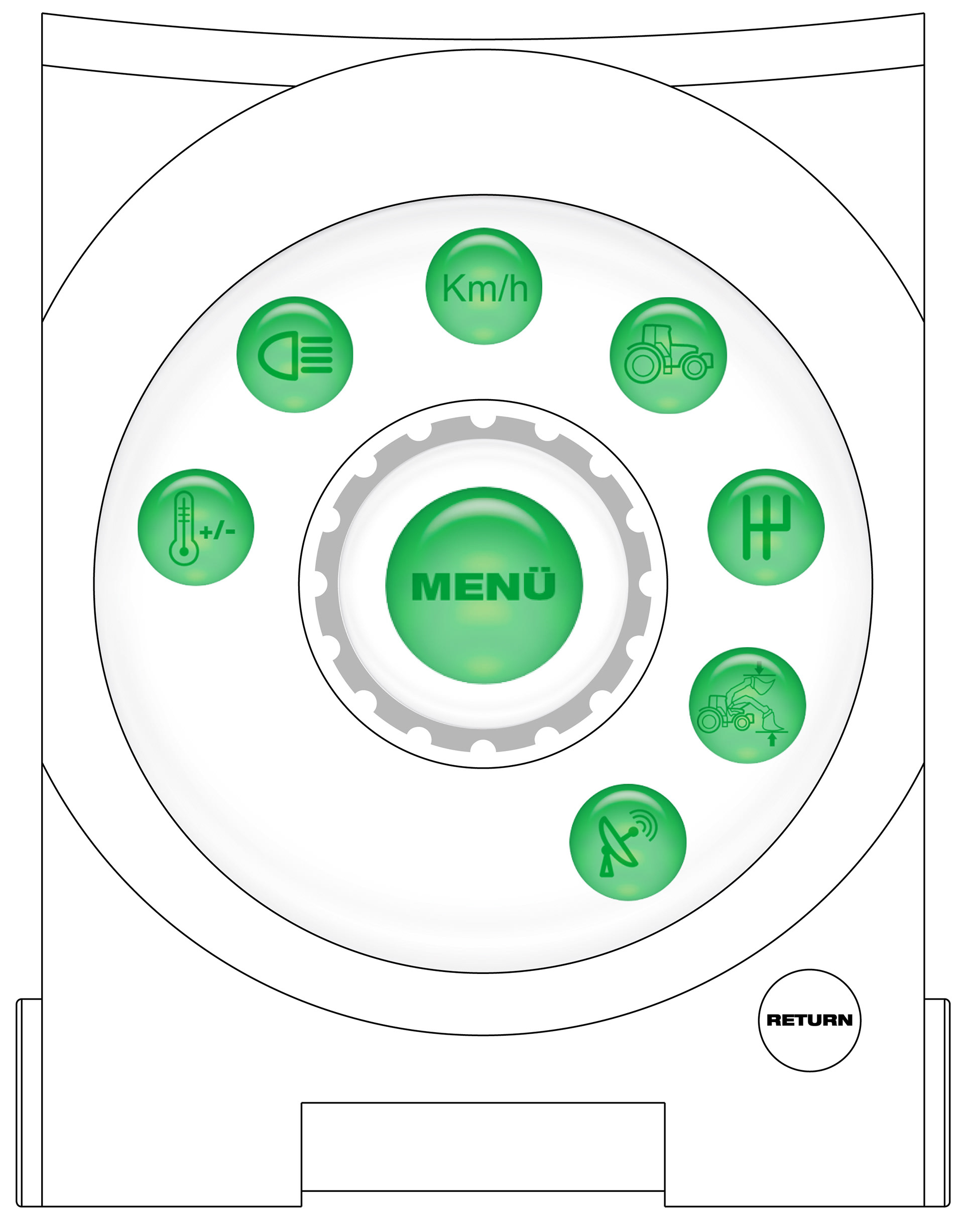

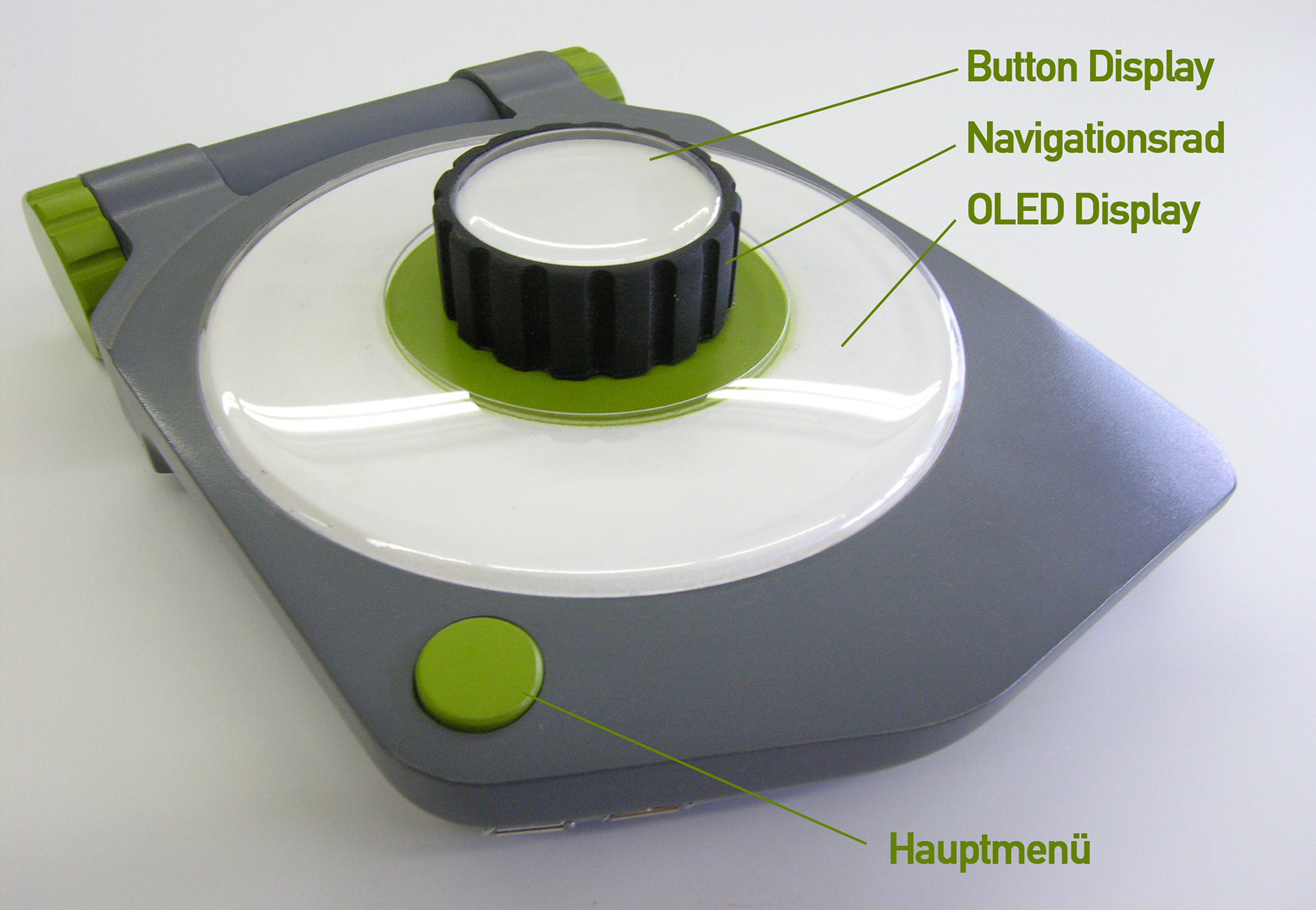

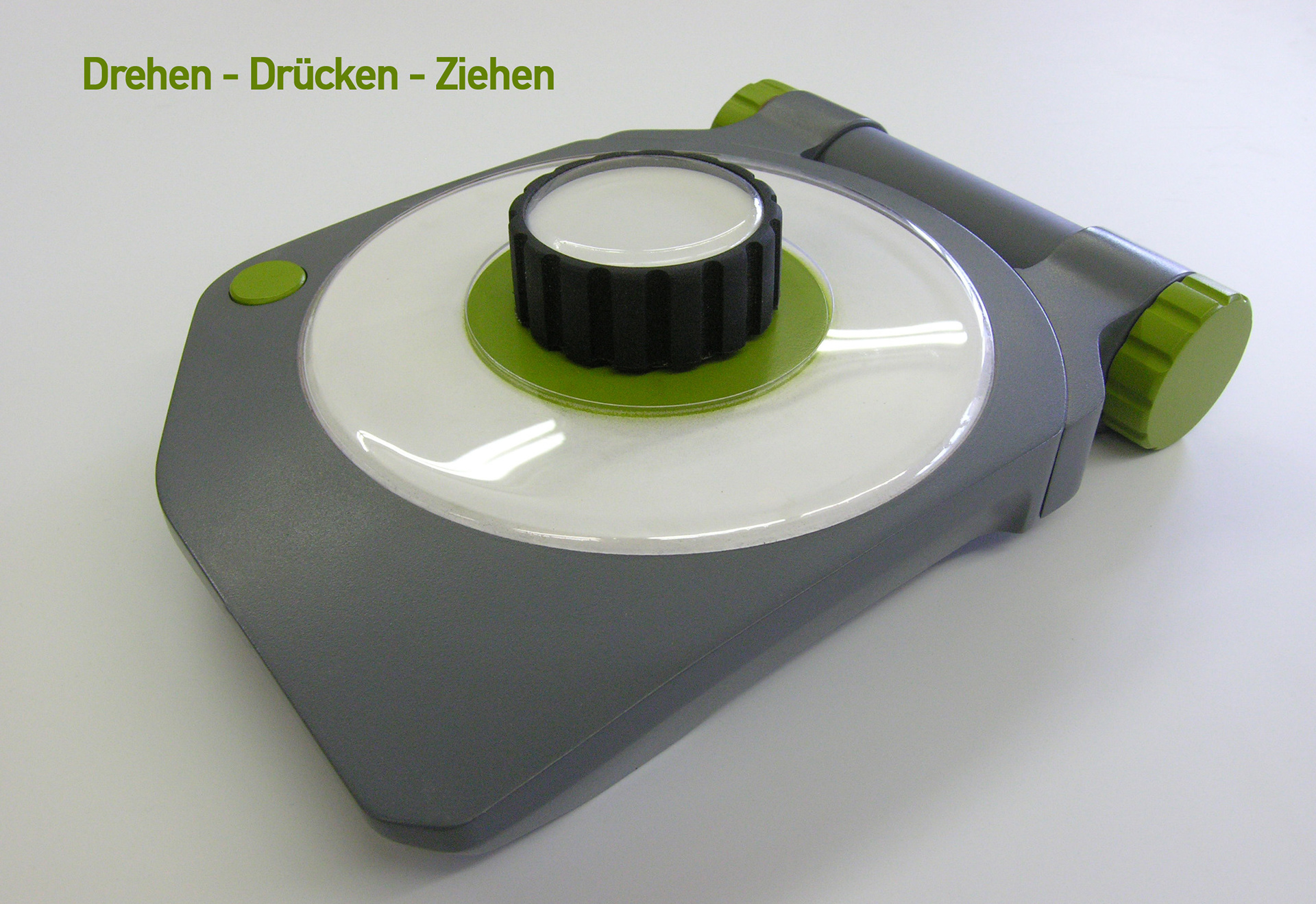

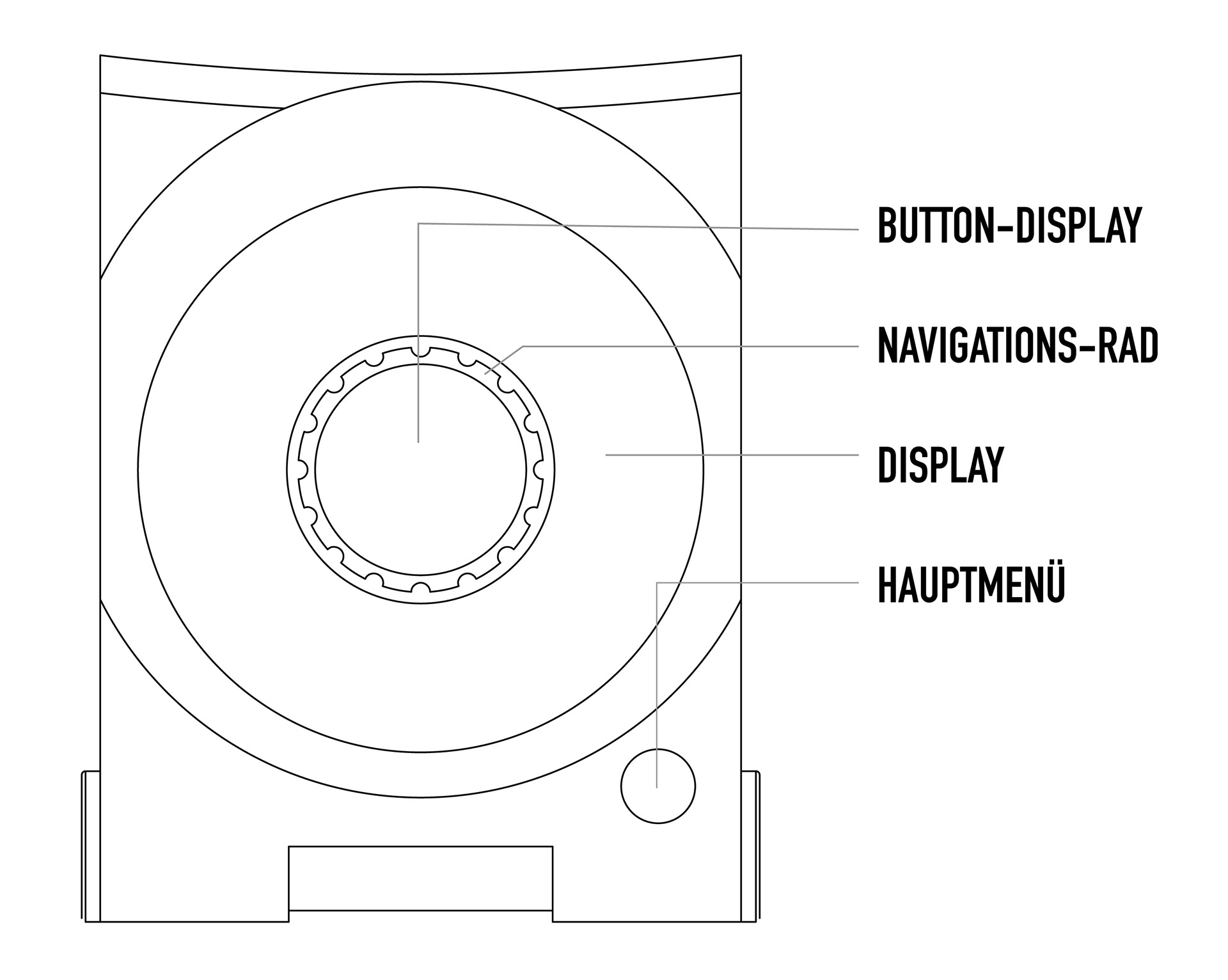

Bedieneinheit einer komplexen Maschine am Beispiel einer Landmaschine. Landwirtschaft ist schon lange nicht mehr das archaische Idyll, das Bioverpackungen uns vorspielen. Die Lebensmittelproduktion ist längst industrialisiert und nutzt neueste Technologien und Werkzeuge um konkurrenzfähig zu bleiben. Die zunehmende Komplexität der Landmschinen steht im Kontrast zu den nach wie vor rauen Einsatzbedingungen. Besonders der Traktor dient als Antriebsaggregat für eine Unzahl von ergänzenden Maschinen, die über herstellerspezifische Kupplungen mit dem Traktor verbunden werden. Die Steuerung dieser funktionsreichen Geräte erfordert komplexe Interfaces, die bisher einfach zur Bedienoberfläche des Traktors hinzuaddiert werden. Dabei gibt es keine einheitliche Bedienlogik, jedes Gerät, jeder Hersteller kocht sein eigenes Süppchen, so dass das Cockpit eines modernen Traktors bald einem Display-Patchwork gleicht. Ziel des Projektes war der Entwurf einer einheitlichen Bedienlogik, die es dem Landwirt erlaubt alle verfügbaren Funktionen und Erweiterungen intuitiv zu bedienen. Mini-Displays, die in Bedienfelder eingelassen werden erlauben dynamisches Funktionsmapping innerhalb eines reduzierten Interfaces mit einer durchgängigen Logik. Teilnehmer: Christian Guder, Philipp Belz Betreuer: Prof. Wolfgang Sattler, DI Stefan Kraus ___________________________________________________________________________ Operating unit of a complex machine using the example of an agricultural machine. Agriculture has long ceased to be the archaic idyll that organic packaging plays for us. Food production has long been industrialized, using the latest technologies and tools to stay competitive. The increasing complexity of agricultural machinery contrasts with the still harsh operating conditions. In particular, the tractor serves as a drive unit for a myriad of complementary machines that are connected to the tractor via manufacturer-specific couplings. The control of these feature-rich devices requires complex interfaces, which so far are simply added to the user interface of the tractor. There is no uniform operating logic, every device, every manufacturer cooks his own soup, so that the cockpit of a modern tractor soon resembles a display patchwork. The aim of the project was the design of a uniform operating logic that allows the farmer to intuitively operate all available functions and extensions. Mini-displays that are embedded in control panels allow dynamic function mapping within a reduced interface with a consistent logic. Participants: Christian Guder, Philipp Belz Supervisor: Prof. Wolfgang Sattler, DI Stefan Kraus
